有效号GUN029飞机的57ABC行李架边缘装饰条破损,之前开了非卡并定了航材,但是两次下卡后发现所定的航材件号不对,长度不适合。这几天上班刚好查了这个件,跟大家分享一下。

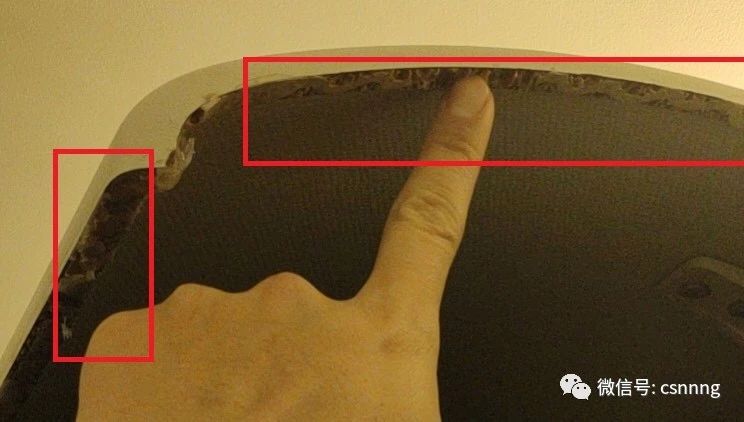

装饰条缺失图
录入航材情况
反查录入的航材,找到对应的IPC25-24-31-38B,发现所录航材对应的行李架尺寸是30英寸,而且是右侧行李架。
实际测量飞机上有缺陷的行李架是左侧,长度是60in,单个门盖板分别是40in和20in(40in长的门盖板有缺陷)。所以首先要找到这个尺寸的左侧行李架。如下图,IPC25-24-31-66C,从图上看这个行李架有两个门,和实物一致。现在要找的装饰条在项目225上,H图。
项目225门件号如下,长度跟实际测量的一致。
找到H图,就可以找到需要的装饰条。
IPC25-24, PASSENGER CABIN PARTITIONS AND COMPARTMENTS内容很多,6000多页,查找件号麻烦,容易出错。
查找行李架门边缘装饰条首先查找对应的行李架,需要确定行李架的长度和大概的位置(前后左右),再找到下一级组件行李架门,最后找门下一级组件就能找到装饰条了。
