    热缩管简介
    3343
    0





    各种套管


    在SWPM20-00-11里列举了各种SLEEVE，包括：冷缩管、热缩管、柔性管、螺旋管等各种保护套管。其中最常用的就是热缩管。

    冷缩管


    热缩管

    螺旋管

    01
    柔性管

    柔性管（FLEXIBLE SLEEVE）一般也是一种热缩管，或者可以用热缩管替代使用。常用于导线终端的绝缘密封。


    对于线径较细的导线终端的绝缘密封，参考下图进行施工：


    对于线径较粗的导线终端的绝缘密封，参考下图进行施工：


    如果导线终端接有插钉或接线片等终端，参考下图进行施工：


    根据需要参考SWPM20-00-11选择合适的柔性管，关于柔性管的具体施工程序，参考SWPM20-10-11。

    02
    螺旋管

    螺旋管（SPIRAL SLEEVES）常用于导线束的绝缘保护。由于螺旋管的结构，无法对线束起到密封的作用，所以通常用于非易燃泄露区。


    由于螺旋管自身没有收缩功能，通常需要配合绑线使用，具体施工程序参考SWPM20-24-14。


    03
    热缩管

    工作中最常用的就是热缩管，热缩管的种类丰富，各公司航材的种类也不尽相同。根据需要参考SWPM20-00-11按需选择合适的热缩管。


    04
    保护套管

    除了以上类型的套管，还有一些比较特殊的保护套管，包括：延展管、折叠管、屏蔽管等等。特殊保护管的施工程序一般可参考SWPM20-10-11。




    热缩管的选用原则


    热缩管的施工程序参考SWPM20-10-14，不同件号类型的热缩管具有不同温度等级及耐腐蚀性，选用热缩管时应注意施工区域的温度范围、是否为易燃泄露区域等。

    对于温度等级、耐腐蚀性的说明，请参考下图：



    关于飞机不同区域的温度等级及是否为易燃泄露区域的说明，参考SWPM20-02：


    如果没有特殊说明，选用温度等级为B，耐腐蚀性级别为1的热缩管。



    热缩管安装注意事项


    热缩管的施工程序参考SWPM20-10-14，在施工前后有以下注意事项：
    • 确保热缩管能在施工部位轻松移动
    • 热缩后确保热缩管能永久地固定在预想位置
    • 热缩后的热缩管应有特定尺寸的重叠（具体尺寸参考手册要求）
    • 确保热缩后热缩管紧紧收缩
    • 确保热缩后热缩管内没有气泡
    • 确保热缩管热缩后未被烧焦
    • 确保热缩管热缩后没有穿孔

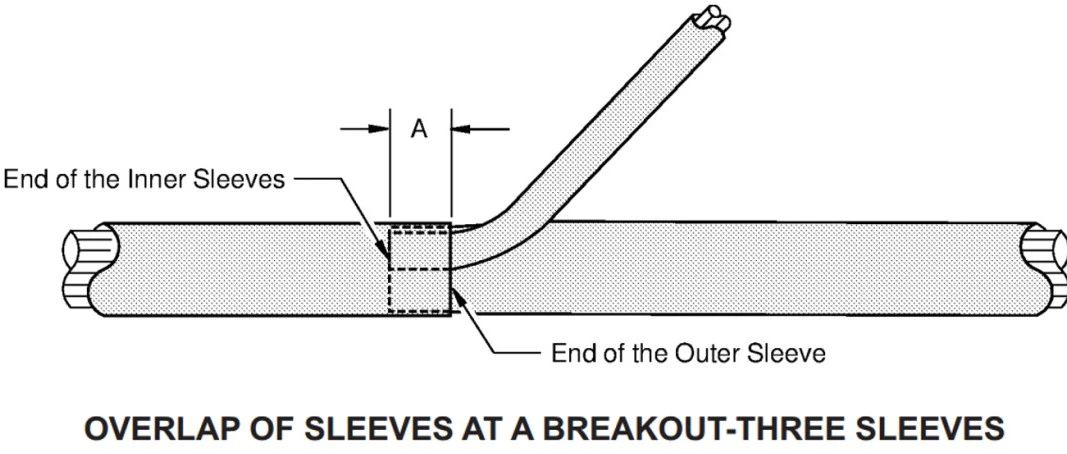

    不同施工环境下的热缩管的重叠尺寸，参考下图：







    热风枪的使用


    在热缩管的施工过程中，需要使用热风枪对其进行热缩。按照热风枪的用途分为通用型和专用型，通用型热风枪是一种多用途热风枪类型，它可以配不同类型用途的反射罩完成各项热缩工作；专用型热风枪是一种只能用于一种或几种功能的热风枪，例如低温焊环专业热风枪和高温热缩管专用热风枪等等。
    通用型热风枪

    专用型热风枪

    在飞机上使用热风枪或使用加温设备容易产生爆炸、损伤设备或造成人员伤亡， 所以在使用热风枪时需要参考SWPM20-00-10安全防护部分执行必须的安全防护程序进行防护。热风枪的使用方法和注意事项，参考SWPM20-10-13。
