    GB和GD的应用
    6026
    0
    今天聊聊GB和GD的应用。



    01

    GB和GD是什么？


    GB是Ground Blocks的缩写，译为接地桩，GD是Ground Studs的缩写，译为接地柱。飞机上使用GB和GD的目的是为飞机用电器提供一个零参考电势，同时起到释放飞机静电的作用。
    Ground Block

    Ground Stud



    02

    GB和GD的区别？


    GB和GD在线路图和实际使用过程中有所不同：
    • GB只能用在增压区域，GD可以用在增压区和非增压区；
    • 编码规则GB（GD）+5位阿拉伯数字，不足5位的前边补0；
    • 根据用电器的用电属性不同，又分为-AC交流接地、-DC直流接地、-ST静电接地等；
    • 同时根据接地方式不同，分为标准接地、内部接地、邦迪架接地等，在这里不做讨论，我们只讨论实际应用过程中的查询和施工方法；
    • 所有的GB都有与之对应的TB，GB的件号信息在WDM91-21-21GROUND LIST GROUND LIST中没有列明，所以进入WDM91-21-41 TERMINAL STRIP LIST查询件号信息；
    • 对于WDM91-21-21GROUND LIST GROUND LIST中有明确件号的GD，根据件号，在SWPM的FRONT MATTER中搜索找到对应章节；没有明确件号的GD，进入SWPM20-20查询。



    03

    举个栗子


    下面以实例来讲述一下它们的应用。

    1

    GB


    假设YH681这架飞机的GB20接地桩损坏需要更换。

    查询GB件号

    首先，打开WDM91-21-21 GROUND LIST，找到GB00020这个接地桩，可以看到GB的类型、件号、站位以及所有与之相连的线束信息。当然，如前所述，件号需要进入WDM91-21-41 TERMINAL STRIP LIST查找TB0020所对应的件号。

    打开WDM91-21-41TERMINAL STRIP LIST，找到TB0020，我们发现TB0020对应三种不同的件号：S280W555-506、S280W555-104、S280W555-108，因此我们需要进入SWPM查询三种件号的区别，以便做出最终的确认。

    通过SWPM的FRONT MATTER查询到三个TB对应的章节号均是SWPM20-90-15，打开SWPM20-90-15，查看三种TB的区别。




    由此可知，我们需要的GB20的件号即为S280W555-506。

    通过经验总结，在WDM91-21-41TERMINAL STRIP LIST中所列出的第一个TB，即为对应的GB。

    查询对应的插钉

    根据与GB相连的终端类型1A，进入WDM的FRONT MATTER，找到终端描述信息。

    由此可知与GB相连的终端为4个插钉，件号为S280W555-920。

    在SWPM的FRONT MATTER中搜索S280W555，得到章节号SWPM20-90-15，打开SWPM20-90-15，搜索S280W555-920，找到插钉信息。


    退钉

    根据插钉尺寸，选择合适的退钉工具。
    具体退钉程序，参考SWPM20-90-15相关内容。

    进钉

    根据插钉尺寸，选择合适的进钉工具。

    GB安装

    在安装GB时，需要注意以下事项：
    • 铆钉不能铆在旧孔上；
    • 选择合适的铆钉，具体参考SWPM及IPC要求；
    • 参考GB滑轨的铆钉孔数量在结构架上打孔；
    • 确保每个孔上都铆上铆钉。

    铆钉查询

    对于铆钉的确认方法，可以在IPC查找相应的GB件号，查看下级组件得到。

    关于打铆钉、去除旧铆钉等金工施工内容，此处略去。

    2

    GD


    GD总体上可以分为两种：有件号和无件号。此处的有无件号指的是WDM91-21-21 GROUND LISTGROUND LIST中有无标明GD的件号。

    如前所述，对于有明确件号的GD，只需在SWPM的FRONT MATTER搜索相应件号找到对应的SWPM章节后查询，对于没有明确件号的GD，进入SWPM20-20，参考实物，选择合适的GD即可。

    GD

    对于有明确件号的


    假设YH681这架飞机的GD1302损坏，需要更换。

    查询GD件号、类型

    打开WDM91-21-21 GROUNDLIST，找到GD1302这个接地柱，可以看到该GD的件号、站位、与之相连接的所有线束及终端型号等。

    打开SWPM的FRONT MATTER，搜索GD件号：S280W555-401，找到对应的SWPM章节号：20-90-15。

    进入SWPM20-90-15，找到件号为S280W555-401的GD。


    查找该GD的构型信息，可知该GD可插接16个插钉，插钉大小16号。

    查询插钉

    根据与GD相连的终端类型1A，进入WDM的FRONT MATTER，找到终端描述信息。

    由此可知与GD相连的终端为7个插钉，件号为S280W555-920。

    至此，可参考上述GB的更换程序，继续查询即可。

    GD

    对于没有明确件号的


    假设YH681这架飞机的GD1252接地柱损坏，需要更换。一般接地柱很少损坏，但有时会碰到螺纹拧花的情况，所以才涉及到更换接地柱的情况。

    打开WDM91-21-21 GROUNDLIST，找到GD1252这个接地柱，可以看到该GD的站位、与之相连接的所有线束及终端型号等。

    由于此处未给出明确件号，我们需要进入SWPM20-20查找合适的GD。

    接线片的查询

    根据与GD相连接的终端类型P，查找终端信息：耐高温环境的1/4大小孔径的接线片，件号为BACT12M( )。


    接地柱的确定

    打开SWPM20-20，可以看到共有7种构型的接地柱。







    密封类型

    根据使用区域的不同，接线柱表面需要进行密封，分为三类：无需密封、连接前密封、连接后密封。

    无需密封

    连接前密封

    连接后密封

    根据实物构型选择合适的接线柱。

    由于手头没有实物图，我们假设选择标准的构型3的GD，密封类型选择连接后密封。

    分解接地柱

    此构型的接地柱无需特殊工具分解，只需根据图示分解即可。注意不要损坏金属结构。对于其他构型的接地柱，分解时按需查询相关的分解工具。

    接地柱耗材查询

    根据接地柱的尺寸及金属结构是铝合金或是不锈钢和钛金属，选择不同的耗材。

    对于紧固件的具体件号，需要根据实物，结合SRM中紧固件的定义来确定，此处略过。

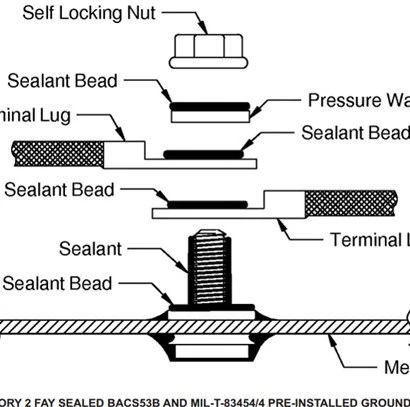

    接地柱装配

    对金属表面进行防腐清洁，然后根据示意图进行装配。

    螺帽力矩

    根据螺帽尺寸，确定螺帽的安装力矩。

    接地柱电阻测量

    参考图示方法，使用合适的测量工具测量接地柱的电阻。


    确保测量电阻在标准范围内，如果超出标准，需要重新对结构表面进行防腐清洁。

    连接接线片

    接线片的安装，包括但不限于以下注意事项：
    • 铜镀锡的接线片只能用在铝合金结构上；
    • 镀镍的接线片只能用在钢或钛金属结构上；
    • 一个接线片只能弯曲一次；
    • 一个接线片只能有一个弯；
    • 折弯接线片必须使用特定的工具；
    • 接线片的弯曲方向和角度也有特殊要求，对于BACT12M( )系列的接线片，如需弯折，参考下图；

    更多注意事项，请参考General Conditions for Terminal Lug or Bonding Jumper Installation

    密封处理

    根据不同的区域，选用合适的密封剂和溶剂。


    使用溶剂清理接线柱表面及周围金属结构后进行密封处理。



    END
