案例分享|使用波音工程图纸查询件号
54
0

飞机上的零部件成千上万,在日常维护中,我们经常需要查询各种零部件的件号,IPC是最常用的手册,也是最基础的件号查询手册。但是很多时候,仅仅靠IPC并不能满足我们的工作需要,可能还需要使用厂家CMM或者波音工程图纸等方式来确定零部件的件号。本文就结合案例简单介绍一下波音工程图纸查询件号的方法。


事件背景



某架737NG飞机定检发现3号和6号船型整流罩尾锥分别有两个铆钉松动,IPC未查询到相关铆钉件号,工作人员寻求技术支援帮忙查询件号。



件号查询



通常来讲,件号查询的方法有3种:IPC、CMM、图纸,有时候AMM中也会提到一些零部件的件号。但通常的思路就是先查询IPC,如果查询不到,再通过其他文件查询。


1
查询IPC

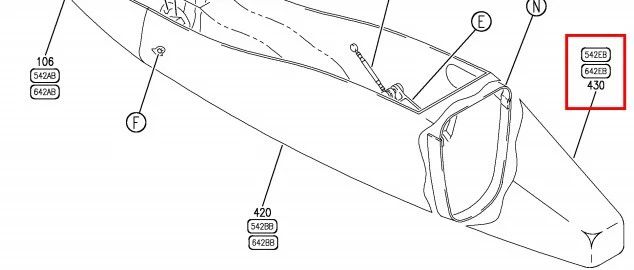

首先还是需要在IPC上确认一下是否能查询到该铆钉件号。打开IPC 27-51-18,可以看到3、6号船型整流罩尾锥项目号430。


IPC中只提供了该尾锥的件号以及与整流罩连接处一周的螺栓和螺帽,并没有尾锥上其他子零件的相关信息。根据适用性,确定尾锥件号:113A9352-3、CMM:27-51-18。


到此,IPC这条路算是走不通了,只能试着查询CMM或波音图纸了。


2
厂家CMM


如果IPC中提供了件号及厂家CMM,可以通过波音网,根据件号或CMM章节搜索并下载该CMM即可。但是很多时候我们并没有CMM的查看和下载权限,所以CMM这条路有时也不通。而在本案例中IPC并没有给出CMM号。


3
工程图纸


接下来就是本文的重点——波音工程图纸。其实波音工程图纸的查询方法也比较简单,只不过一线工作人员使用频率较低,对图纸的内容和规范可能不是很熟悉。正所谓熟能生巧,其实用的多了自然也就明白了。


1、打开波音网Enginering Information Delivery,点击Part Numbers;


2、在件号一栏里输入尾锥件号:113A9352-3,点击Search;


3、然后点击Used-On Drawing列表中的113A9352,即可查看该尾锥的PSDL(Picture Sheet Data List)、DWG(Drawing)和PLPart list);


4、点击Drawing:113A9352——打开图纸,即可找到所要查询的铆钉;



5、铆钉标识,可参考SRM51-40-01及BACD2074文件查询紧固件代码及含义;

▲SRM51-40-01中关于紧固件代码和符号的描述


SRM51-40-01中关于紧固件标识定义


▲BACD2074中紧固件代码对应的基础件号


6、综上可知,该铆钉件号为:NAS1399MW6A( ),括号内为铆钉长度,可按需选择;


7、其实,PL(Part list)中列举了该尾锥中涉及到的所有零部件信息,通过PL即可确定铆钉的件号为NAS1399MW6A3,且可用BACR15BA6AD6C替换;


8、铆钉对应的旗标 2参阅PSDL;



综上,即得到了所需铆钉的件号及施工程序。
