737NG飞机厕所烟雾探测器的简介和复位
4063
0

手册把两种构型探测器的介绍内容放在一起讲,很容易混淆。

位置

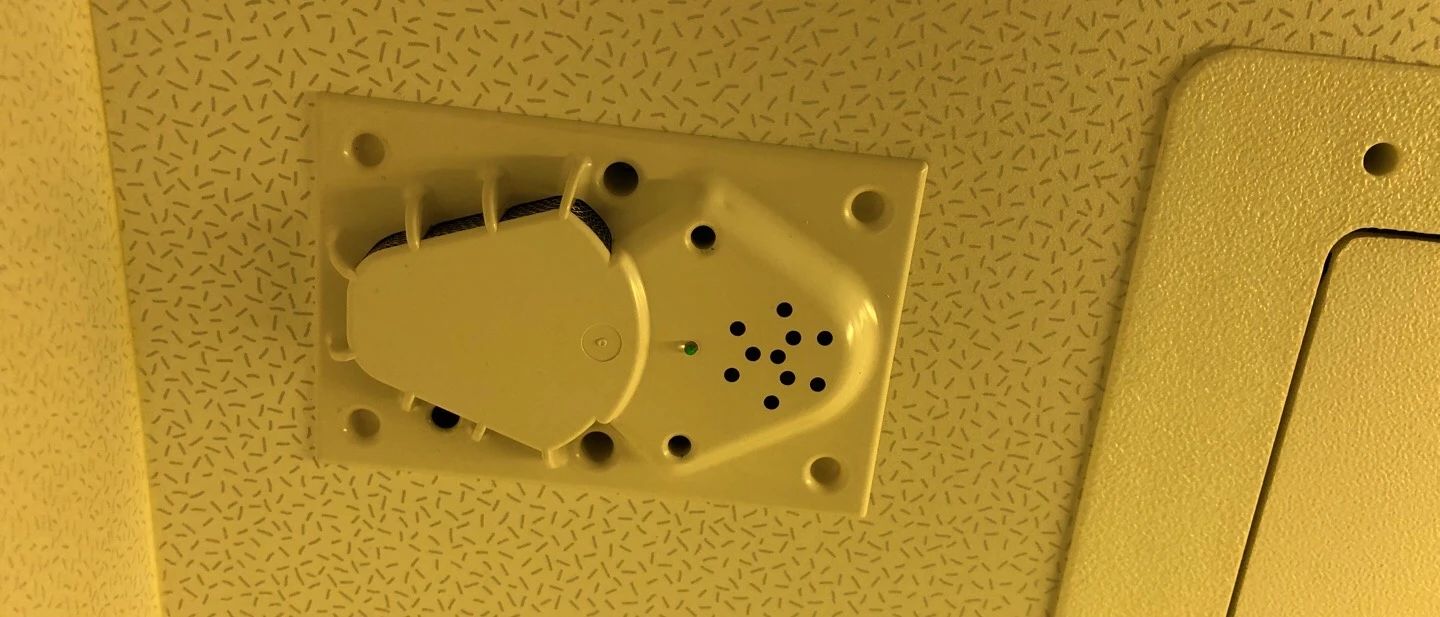

目前执管的机队每架飞机共有烟雾探测器三个,分别位于每个厕所(洗手间)的顶部。烟雾探测器有两种构型,不同构型之间略有区别。

构型一

GUN 035-099, 124-131, 210-213, 215, 216, 220-999

组成部件及作用:


状态指示灯。

正常工作时指示绿色,

出现烟雾时指示红色。


测试电门。
用于自检测试烟雾探测器。


喇叭取消电门。
出现烟雾时按此电门
抑制警告喇叭工作,
烟雾消失喇叭自动停止工作。


警告喇叭。
出现烟雾时音响警示,
按压取消电门抑制其工作。


注:对于此种烟雾探测器,当按喇叭取消电门后警告喇叭被抑制,若再次出现烟雾或者对探测器进行烟雾探测,状态指示灯变红色,但警告喇叭不再响起,必须重置跳开关断电复位。


自检测试:

用螺刀或者等同的工具

按压并保持测试电门。

确保状态指示灯显示红色。

确保烟雾探测器警告喇叭响起。

按压探测器上的喇叭取消电门,

确保外部警告指示停止。

松开测试电门。


烟雾测试。

确保状态指示灯显示绿色。

用烟雾发生器给探测器提供烟雾。

确保状态指示灯显示红色;

确保烟雾探测器警告喇叭响起。

按压探测器上的喇叭取消电门,

确保外部警告指示停止。

清除厕所里的烟雾。



日常维护。


不需要定期维护,

如果需要清洁(红绿灯闪亮),

拆下整个探测器送厂家维护。

构型二

GUN 001-034, 101-108, 111-114, 117-123, 209

部件组成及作用:


烟雾探测传感器

是一个航线可更换组件,

有滤网和红色的警告灯。

红色的警告灯在出现烟雾时亮,

探测器的滤网需要定期清洁。


电源指示灯。
探测器接通电源时亮,
按住复位电门切断电源,
指示灯灭。


复位电门。
用于复位探测器,
出现烟雾时可按此电门
对烟雾探测器进行复位。


警告喇叭。
出现烟雾音响警示,
按住复位电门抑制其工作。
松开电门后若还有烟雾存在,
警告喇叭还会响起。


烟雾测试:

确保绿色电源指示灯亮。

用烟雾发生器给探测器提供烟雾。

确保红色警告灯亮;

确保烟雾探测器警告喇叭响起。

按压探测器上的复位电门,

确保外部警告指示停止。

清除厕所里的烟雾。


日常维护。

需要定期清洁传感器滤网。

可以单独拆下烟雾传感器清洁。

复位


除了通过复位电门复位外,探测器还可以通过断电复位。拔出跳开关(P18-3面板,E排12列)复位或者整机断电都可以对探测器进行断电复位。
