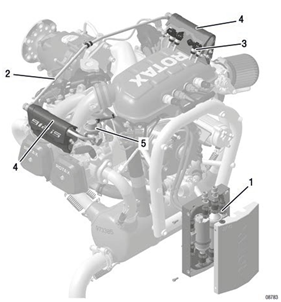

燃料从油箱，经过油水分离器/粗滤器流向电动燃油泵(1)(串联)，然后通过细滤器进入燃料供给管路(2、4)、喷嘴(3)和燃料压力调节器(5)

1.燃料泵
2.燃油管
3.喷油器
4燃料分配管
5.燃油压力调节器

安装示意图：

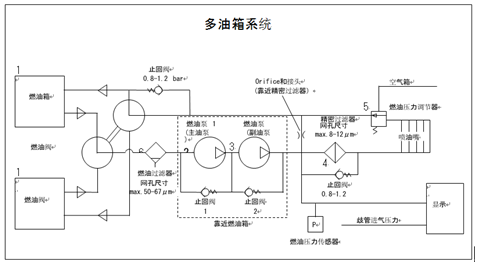

多油箱系统

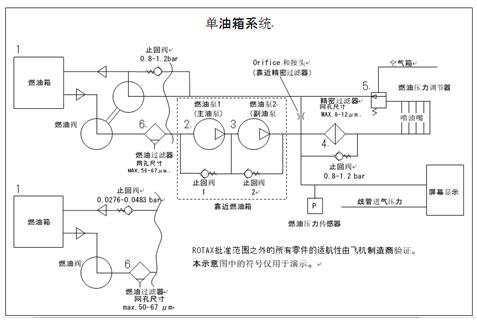

单油箱系统

1、燃油箱                               2、燃油泵1（主泵）
3、燃油泵2（辅助泵）          4、精密过滤器
5、压力调节器                       6、粗过滤器/油水分离器
