    关于737NG主起落架上空地传感器目标块的朝向
    4171
    0
    每个737NG主起上有两个临近型空地传感器，通过感受起落架的压缩状态，分别给PSEU空地系统1和系统2提供空地信号：

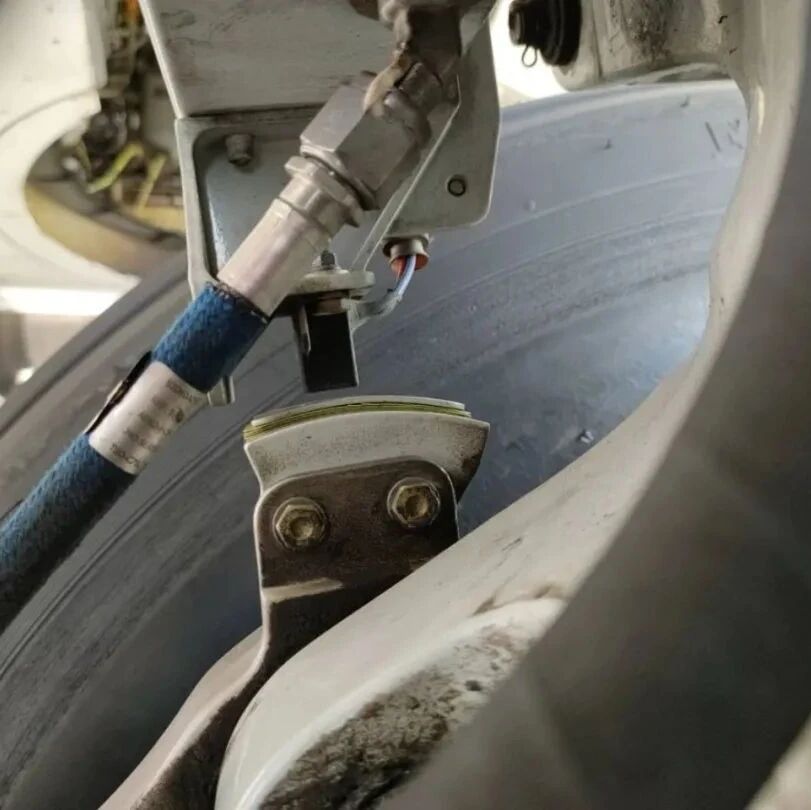

    有人发现有飞机的空地传感器的目标块朝向不一样：

    有的飞机是这样的。


    还有的飞机是这样的，朝向完全相反。到底目标块的朝向有没有要求呢？

    当前AMM手册中没有拆装目标块的程序，所以并没有给出，我们可以参考IPC 32-09-01-01：

    IPC里当前适用的有两种件号的目标块：
    ITEM【50/70】：284A4313-3（左或右主起）
    ITEM【100】：284A4313-2（只在右主起）

    IPC看的也不是很直接，可以查看工程图纸 284A0313：
    ▲ 284A4313-3的目标块

    ▲ 284A4313-2的目标块


    Boeing工程图纸里的方向很明显。

    对比照片可以看出，图片里安装的应该是件号为284A4313-3的目标块：
