手册依据

AMM25-66-01 - DOOR-MOUNTED ESCAPE SYSTEM

IPC25-66-00-13

工具

航材

拆装重要步骤（施工应以现行有效AMM手册为准）

1.拆装前确保相应客舱门关闭并锁好，哥特棒在固定器上。为了确保安全，施工时通知靠客梯车或推梯子。（注意：梯子应停靠在相对客舱门一侧，这样方便施工，同时也可以防止机舱外部人员的误操作）

2.拆下两侧的螺钉和垫片，在螺钉长度和位置上做标记，以便后续安装。（注意：两根螺钉长短不一样做好区分）

3.往上托举滑梯包盖子并往外移，取下滑梯包和盖子。从哥特棒固定器上取下哥特棒，从锁支架上拆除锁。打开包盖取下把搭接片系在底盘上的销子，完全打开包盖以接近应急滑梯包。

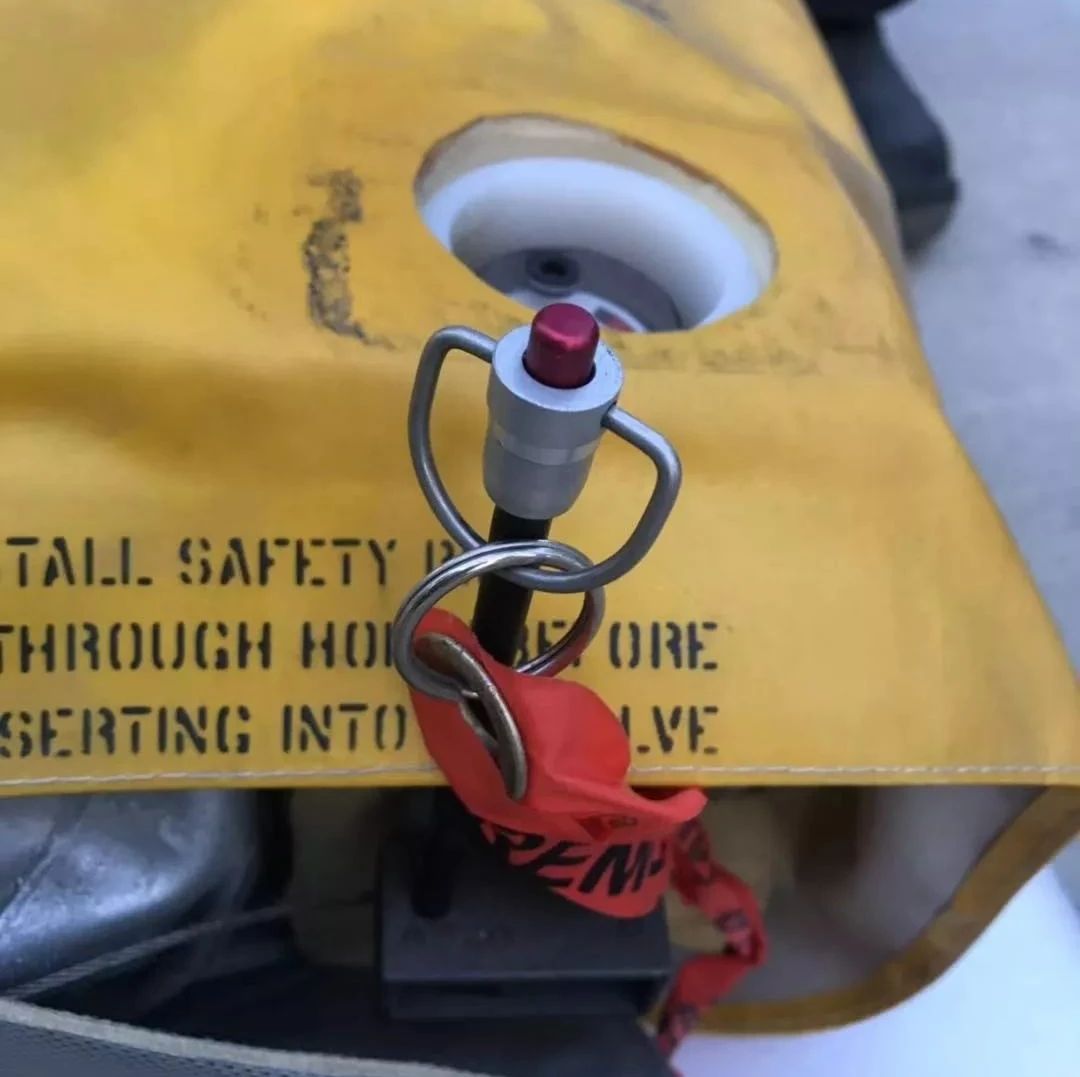

4.从应急滑梯包的口袋里取出安全销，将安全销插进充气瓶活门中。（注意：滑梯约重55磅，搬运过程中应该小心地移动，防止滑落；确保安全销完全插入充气瓶活门，否则，滑梯会意外充气，从而引起人员受伤或设备损坏）。

5.拆下防松螺帽和螺钉还有锁闩组件串到新滑梯包上。串件前用润滑剂润滑滑梯锁，用滑油润滑销钉，确保滑油能完全渗透进销钉。用棉布擦去锁组件处多余的滑油，检查锁释放组件。确保安全销在充气瓶活门中。向左或向右移动锁块，直至锁块不能动。在同一方向的10±5度内拉起锁链或锁绳。确保用30磅的力释放锁组件。反方向再次进行锁释放检查。（如果锁闩卡组或磨损领取新的锁闩组件并更换）

6.检查新滑梯包压力确保在绿区内。确认安全销插入检查气瓶释放机构处的启动钢索无张力并有一定的自由度，钢索处于松弛状态（长度约为3英寸）（注意：启动钢索在2-3磅力的作用下就有可能拉出使充气瓶释放）

7.在装入包盖后，确认滑梯包位于包盖两侧海绵中间且没有压住启动钢索，将Z形哥特布折好，平整的塞入包内，将粘接条粘好。再次确认启动钢索此时仍处于松弛状态，之后，拔出安全销放入侧边口袋内，盖好盖。（注意：Z形哥特布的折向，以及启动钢索的走向；确保启动钢索在没有张紧力的作用时，才可以拔出安全销。当安全销从充气瓶活门中取出后，滑梯可能意外充气，从而会引起人员受伤或设备损坏）

8.关上包盖，安装锁闩组件。确保可以从视窗口清楚的看见充气瓶压力表，否则移动滑梯包使压力表在视窗口的中央。确保包盖下沿的中央到哥特棒中央的距离在10.5-12.0英寸(226.7-304.8mm)之间。

9.将哥特棒装到哥特棒固定器上，将滑梯包和盖子放至支撑架上，安装两侧固定螺钉和垫片。（注意：两侧固定螺钉长短不一样）

起飞





风险提示

1.领出航材时，认真核对件、序号。检查压力表指针是否在绿区、包装箱体的外观是否有破损开裂（注意：对新领出的滑梯包只需做以上检查，切记不要立即打开箱体的外包装，避免滑梯包由于长时间敞开而膨胀。如果因为滑梯包膨胀而不能装上时，应重新领新件安装）。

2.滑梯包两侧的螺钉和垫片长度是不一样的，在螺钉长度和位置上做标记，以便后续安装。

3.拆下旧件后第一时间将安全销完全插入充气瓶活门，否则，滑梯会意外充气，从而引起人员受伤或设备损坏。

4.滑梯气瓶的释放机构极其敏感所以在安装过程注意安全销应始终在位并着重检查释放机构处的启动钢索是否被拉紧。如果安全销不在位，启动钢索在23磅的拉紧力作用下就会被拉出使气瓶释放，因为在压紧包盖的过程中如果钢索本身有张力再加上滑梯的膨胀气瓶一侧的钢索与下包罩的侧边容易产生摩擦就很有可能使钢索张力增加到使钢索拉脱的程度。因此要确保启动钢索没有被拉紧，若启动钢索上有张力，则不要取下安全销。确保气瓶端的钢索应检查无张紧力并保持一定的自由度。

5.安装盖时记得观察窗朝上，否则安装时固定海面可能会压到钢索导致滑梯意外释放。

6.注意Z形哥特布的折向，以及启动钢索的走向。确保启动钢索在没有张紧力的作用时，才可以拔出安全销，当安全销从充气瓶活门中取出后，滑梯可能意外充气，从而会引起人员受伤或设备损坏。
